Informazioni di Base.
Model No.
RAY-XS086#
Digitare
substrato ottico corning
substrato
corning ule-7972
coefficiente ottico di sollecitazione
4.15 (nm/cm)/(kg/cm2)
abbe costante
53.1
punto di deformazione
890 gradi celsuis
punto di ricottura
1000 gradi celsuis
punto di rammollimento (stimato)
1490 gradi celsuis
Pacchetto di Trasporto
cassa di legno
Specifiche
1700 mm*170 mm
Marchio
corning
Origine
USA
Codice SA
2811229000
Capacità di Produzione
100.000 kg all′anno

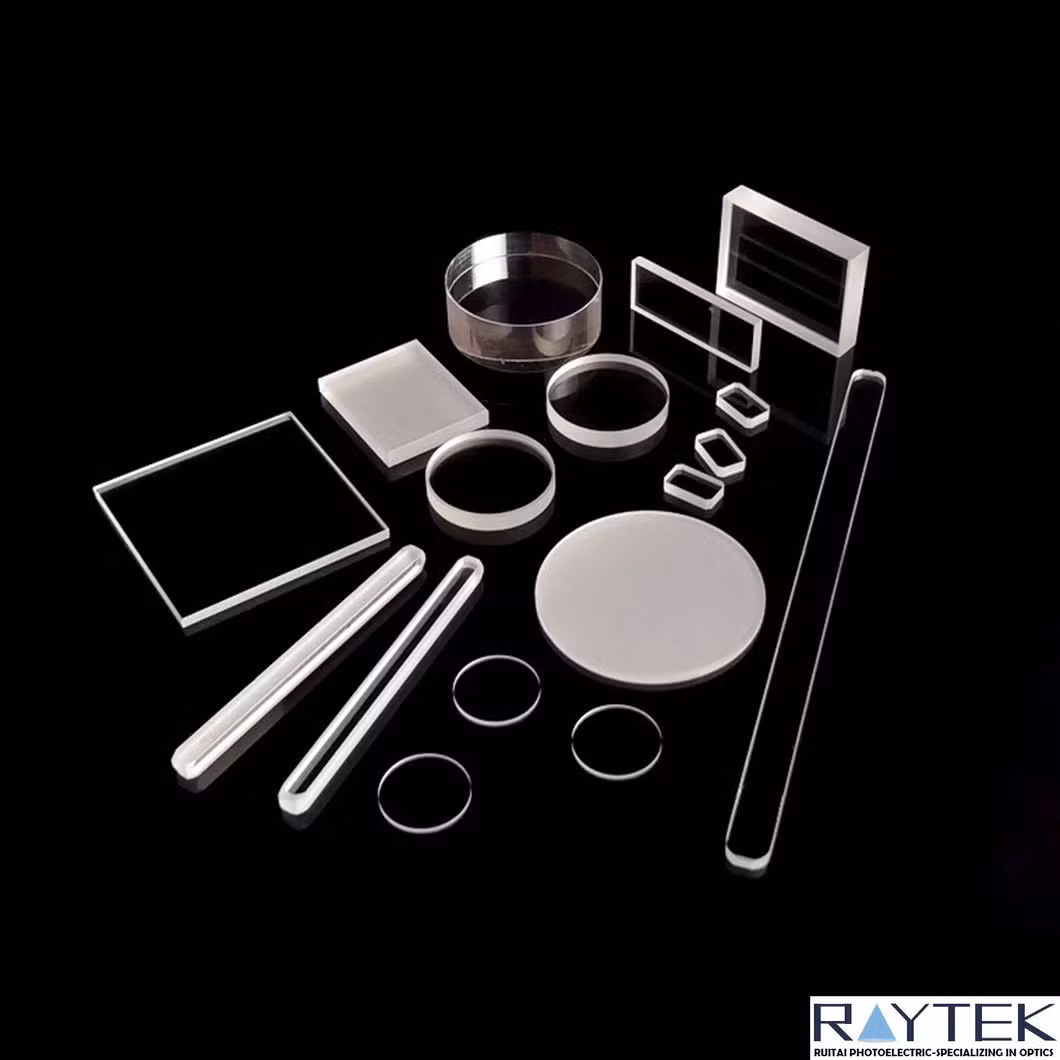

Descrizione del Prodotto
Introduzione generale:
Il vetro a bassa espansione è un vetro in silicato di titanio con caratteristiche uniche che lo hanno reso il materiale preferito in applicazioni che vanno dai blocchi di riferimento per macchine utensili ai pannelli a specchio solidi e leggeri per telescopi astronomici e applicazioni satellitari spaziali.
Esperti nell'industria dei semiconduttori hanno identificato ULE come un "materiale di scelta" per le applicazioni EUV.
Proprietà ottiche e termiche:
Proprietà ottiche
Proprietà termiche
Proprietà meccaniche:
Rapporto di Poisson (v): 0.17
2).massima sollecitazione di trazione (MOR): 49.8 MPa [7220 psi]
3).durezza del battito, carico di 200 g: 460 kg/mm2
4).densità (p): 2.21 g/cm3 [0.079 lb/in3]
5).rigidità specifica (e/P): 3.12 x 106 m [1.23 x 108 poll.]
6).modulo di taglio (G): 29.0 GPa [4.20 x 106 psi]
Modulo bulk (K): 34.1 GPa [4.95 x 106 psi]
Modulo elastico (e): 67.6 GPa [9.80 x 106 psi]
Durata chimica:
1).eccellente resistenza agli agenti atmosferici.
2). Non presenta praticamente alcuna intorbidimento superficiale o perdita di superficie elettrica quando è soggetto ad attacco da acqua, anidride solforosa e gas atmosferici.
3).elevata resistenza all'attacco da parte di quasi tutti gli agenti chimici..
Campi di applicazione principali:
Servizi di produzione personalizzati corrispondenti:
Compreso stampaggio, lavorazione CNC, lucidatura, lavorazione a fascio di particelle, lavorazione a conversione di flusso magnetico, molatura, rivestimento, peso leggero, sagomatura personalizzata, Fori svasati, foratura e carotatura, lucidatura bordi e smussi, Contornatura 3D, smussi e smussi, gradini e asole, taglio e marcatura laser, metrologia e ispezione, lucidatura con passo di precisione, lucidatura su due lati, assemblaggio ottico, Misurazione, ecc.
Attrezzature di lavorazione corrispondenti;
1).lappatrici e lucidatrici su un solo lato
2).lucidatrici a due lati
3).macchine di lancio di anelli
4).fresatrice sferica a cinque assi DMG
5).Centro di lavoro ad ultrasuoni DMG
6).Centro di lavoro cnc con cavalletto su grande scala (2.0*2.0m)
7).smerigliatrice per superfici di grandi dimensioni (1,6 m*1,6 m)
8).macchine da taglio CNC
9).macchine per la pulizia di piastre sottili
10).macchine per la pulizia a ultrasuoni
11).interferometri piani
12).rivelatori bidimensionali
13).macchine lucidatrici a fascio ionico
14).apparecchiature di lucidatura magnetoreologiche
Principali produttori di materiali di cooperazione:
CORNING, OHARA, SCHOTT, LEONI, AGC, HELLMA, NIKON,VITRON,LASER C,ECC.
Principali Paesi e aree di esportazione:
USA, Regno Unito, Giappone, Germania, Spagna, Francia, Svizzera, Corea, Russia, Pakistan, India, Portogallo, Canada, Nuova Zelanda, Australia, Arabia Saudita, Turchia, Finlandia, Polonia, ecc.
RaytekOptics servizi a valore aggiunto offerti:
1). Progettazione di soluzioni di processo e lavorazione ottica;
2). Materie prime per la lavorazione grezza;
3). Materie prime per semifinitura;
4). Realizzare forme e dimensioni personalizzate;
5). Progettazione e fornitura di rivestimenti personalizzati;
6). Modificare e rivesitare i materiali forniti dal cliente;
7). Praticare fori, intagliare il vetro e fornire substrati smussati;
8). Ottiche di lucidatura di precisione con proporzioni non standard;
Metodo di pagamento: Tramite T/T o Western Union.
Tempo di consegna: 7-10 giorni.
Garanzia di qualità: Ruitaiphotoelectric(Raytekottiche) offre garanzia di qualità per i nostri prodotti ottici con politica "3R" - restituzione, sostituzione e rimborso.
Per qualsiasi prodotto di qualità inferiore, Ruitaifotoelectric(Raytekottiche) è responsabile per la restituzione, la sostituzione e il rimborso.
Il vetro a bassa espansione è un vetro in silicato di titanio con caratteristiche uniche che lo hanno reso il materiale preferito in applicazioni che vanno dai blocchi di riferimento per macchine utensili ai pannelli a specchio solidi e leggeri per telescopi astronomici e applicazioni satellitari spaziali.
Esperti nell'industria dei semiconduttori hanno identificato ULE come un "materiale di scelta" per le applicazioni EUV.
Proprietà ottiche e termiche:
Proprietà ottiche
| Coefficiente ottico sotto sforzo | 4.15 (nm/cm)/(kg/cm3) [0.292(nm/cm)psi] |
| Numero Abbe(vd) | 53.1 |
| Indice di rifrazione (materiale CTE nominale) | NF (486 nm) 1.4892 ND (589 nm) 1.4828 NC (656 nm) 1.4801 |
| dn/dt | 20-40°C 10.68 x 10-6/°C. 40-60°C 11.24 x 10-6/°C. |

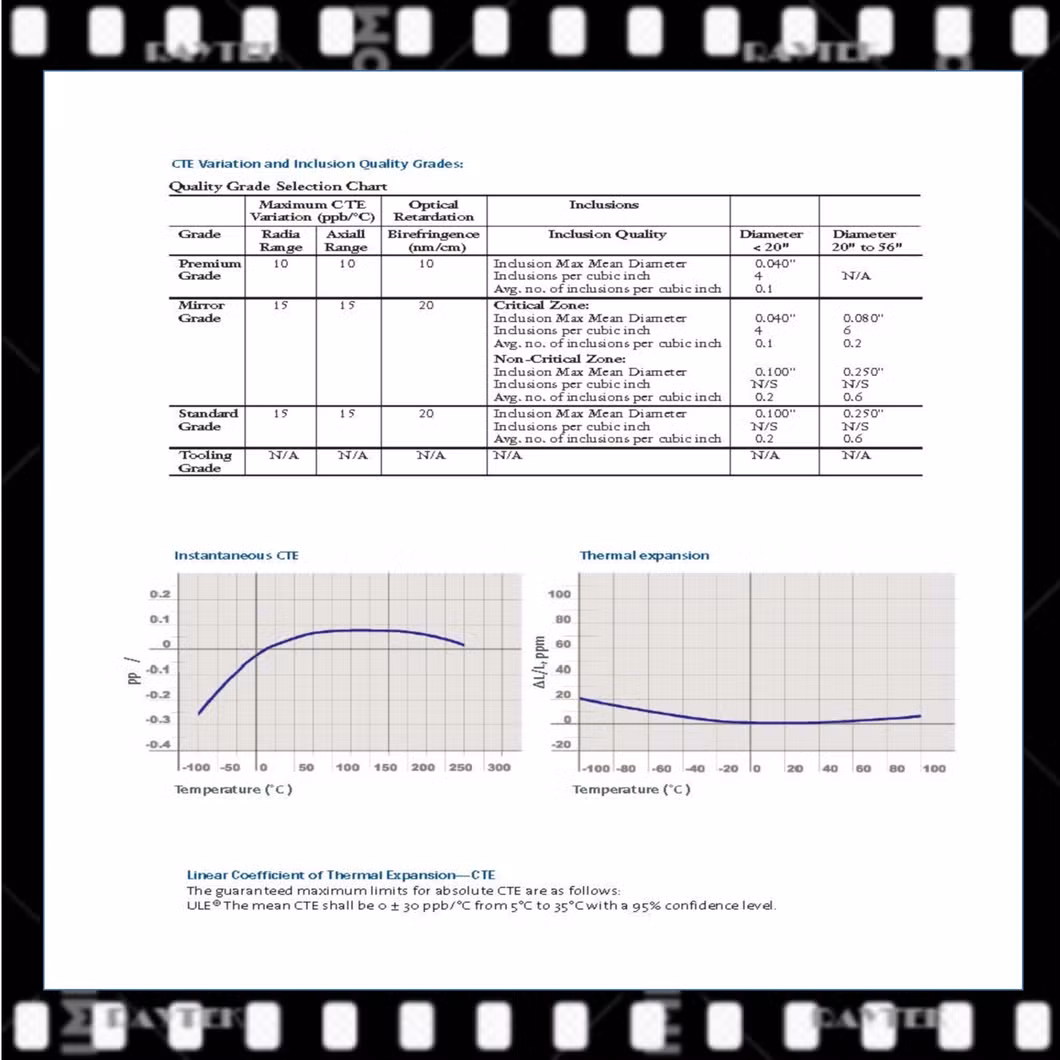

| Coefficiente medio di espansione termica Da 5ºC a 35ºC | 0 ± 30 x 10-9/K. [0 ± 30 ppb/ºC] |
| Conducibilità termica (K) | 1.31 con/(m • ºC) [1.13 kcal/(m • hr • ºC)] |
| Diffrazione termica (D) | 0.0079 cm2/s. |
| Resistività di volume c.c., 200ºC 100 Hz (R) | 1011.6 ohm • cm |
| Calore specifico medio (Cp) | 767 J/ (kg • ºC) [0.183 cal/(g • ºC)] |
| Punto di deformazione | 890ºC [1634 ºF] |
| Punto di ricottura | 1000ºC [1832 ºF] |
| Punto di rammollimento | 1490ºC [2714 ºF] |
Proprietà meccaniche:
Rapporto di Poisson (v): 0.17
2).massima sollecitazione di trazione (MOR): 49.8 MPa [7220 psi]
3).durezza del battito, carico di 200 g: 460 kg/mm2
4).densità (p): 2.21 g/cm3 [0.079 lb/in3]
5).rigidità specifica (e/P): 3.12 x 106 m [1.23 x 108 poll.]
6).modulo di taglio (G): 29.0 GPa [4.20 x 106 psi]
Modulo bulk (K): 34.1 GPa [4.95 x 106 psi]
Modulo elastico (e): 67.6 GPa [9.80 x 106 psi]
Durata chimica:
1).eccellente resistenza agli agenti atmosferici.
2). Non presenta praticamente alcuna intorbidimento superficiale o perdita di superficie elettrica quando è soggetto ad attacco da acqua, anidride solforosa e gas atmosferici.
3).elevata resistenza all'attacco da parte di quasi tutti gli agenti chimici..
Campi di applicazione principali:
| Applicazione dei campi: | TV LCD, monitor per computer Substrato di vetro del computer portatile Supporti e filtri in ceramica per sistemi mobili di controllo delle emissioni Fibra ottica, cavo ottico, hardware e apparecchiature per reti di comunicazione Biosensori ottici per lo sviluppo di farmaci Ottica nei semiconduttori, aerospaziale, difesa, astronomia e metrologia |
| ***** | Altro |
Servizi di produzione personalizzati corrispondenti:
Compreso stampaggio, lavorazione CNC, lucidatura, lavorazione a fascio di particelle, lavorazione a conversione di flusso magnetico, molatura, rivestimento, peso leggero, sagomatura personalizzata, Fori svasati, foratura e carotatura, lucidatura bordi e smussi, Contornatura 3D, smussi e smussi, gradini e asole, taglio e marcatura laser, metrologia e ispezione, lucidatura con passo di precisione, lucidatura su due lati, assemblaggio ottico, Misurazione, ecc.
Attrezzature di lavorazione corrispondenti;
1).lappatrici e lucidatrici su un solo lato
2).lucidatrici a due lati
3).macchine di lancio di anelli
4).fresatrice sferica a cinque assi DMG
5).Centro di lavoro ad ultrasuoni DMG
6).Centro di lavoro cnc con cavalletto su grande scala (2.0*2.0m)
7).smerigliatrice per superfici di grandi dimensioni (1,6 m*1,6 m)
8).macchine da taglio CNC
9).macchine per la pulizia di piastre sottili
10).macchine per la pulizia a ultrasuoni
11).interferometri piani
12).rivelatori bidimensionali
13).macchine lucidatrici a fascio ionico
14).apparecchiature di lucidatura magnetoreologiche
Principali produttori di materiali di cooperazione:
CORNING, OHARA, SCHOTT, LEONI, AGC, HELLMA, NIKON,VITRON,LASER C,ECC.
Principali Paesi e aree di esportazione:
USA, Regno Unito, Giappone, Germania, Spagna, Francia, Svizzera, Corea, Russia, Pakistan, India, Portogallo, Canada, Nuova Zelanda, Australia, Arabia Saudita, Turchia, Finlandia, Polonia, ecc.
RaytekOptics servizi a valore aggiunto offerti:
1). Progettazione di soluzioni di processo e lavorazione ottica;
2). Materie prime per la lavorazione grezza;
3). Materie prime per semifinitura;
4). Realizzare forme e dimensioni personalizzate;
5). Progettazione e fornitura di rivestimenti personalizzati;
6). Modificare e rivesitare i materiali forniti dal cliente;
7). Praticare fori, intagliare il vetro e fornire substrati smussati;
8). Ottiche di lucidatura di precisione con proporzioni non standard;
Metodo di pagamento: Tramite T/T o Western Union.
Tempo di consegna: 7-10 giorni.
Garanzia di qualità: Ruitaiphotoelectric(Raytekottiche) offre garanzia di qualità per i nostri prodotti ottici con politica "3R" - restituzione, sostituzione e rimborso.
Per qualsiasi prodotto di qualità inferiore, Ruitaifotoelectric(Raytekottiche) è responsabile per la restituzione, la sostituzione e il rimborso.
